Calidad de la Energía

Reporte elaborado por: IPA https://intlpa.com/

Información Punto de Medición

Información del Centro de Carga

Empresa:	TROQUELADORA BATESVILLE
Dirección:	Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro.
Responsable Equipo:	JOSE ZARATE LOPEZ
Correo:	Jose.zarate@gposac.com.mx

Descripción Actividades Centro de Carga

Nombre del punto de medición:	Transformador TR3 1000KVA
Descripción general de la carga:	Tablero DPA Electroducto 3 (1200 A), Banco de capacitores

Información del Medidor PQ

Marca:	Acuvim-EL-D-mV, V4P1
Clase:	S
Muestreo:	5min

Datos de Medición en el Punto de Acoplamiento

Nivel de tensión del suministro:	34.5 KV
Nivel de tensión del punto de medición:	480/277 V
Medición:	Mensual
Fecha de medición inicial:	12/02/2025
Fecha de medición final:	13/03/2025

Diagrama Unifilar de Medición

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

• Durante el periodo de medición se operó dentro de los limites promedio de referencia a excepción del factor de potencia.

Tip

• Ninguno.

Importante

• Se observan variaciones grandes del factor de potencia de entre 0.17 y 0.90, esto es debido a los cambios tan rápidos de la carga que van hasta los 60 kVAr/min y 40 kW/min. Así mismo el desbalance de la tensión y de corriente alcanzan valores fuera de sus límites durante algunos periodos de tiempo, pero de manera continua.

Precaución

• Se debe de verificar, en primer lugar, que los bancos de capacitores de 250 kVAr con los que cuenta el transformador se encuentre en operación y operando correctamente. Por otro lado, se debe de verificar que el banco tenga la capacidad de compensar variaciones de hasta 60 kVAr/min. Lo más recomendable es utilizar bancos de capacitores, de mayor capacidad a los actuales, con reactor de rechazo y automáticos con uso de tiristores para asegurar la velocidad de compensación y reducir un posible daño por armónicas.

• Por otro lado, la distorsión en la corriente es alta, siendo la 5ª armónica con valores de hasta el 30% del valor de la fundamental, así mismo la 3ª y 7ª armónica alcanzan valores de 11% y 10% respectivamente, por lo que es recomendable utilizar un filtro activo para reducir la distorsión armónica. No es muy recomendable un filtro sintonizado por el hecho de que la carga presenta variaciones considerables de potencia reactiva.

Advertencia

• En función de las mediciones se puede pensar en que los bancos de capacitores no son de la capacidad suficiente o no está operando correctamente. Se recomienda verificar que al estar energizados los bancos entreguen la potencia reactiva de placa, pueden estar dañados debido al alto contenido armónico de la corriente.

---

Descargar reporte PDF

Informe Rápido

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido

Parámetro	Bajo (LR)	Dentro (LR)	Sobre (LR)	Límites_Referencia
Tensión (V)		272		±5% Vnom
Frecuencia (Hz)		60		59.5 - 60.5 Hz
Factor de potencia	0.64			0.90 - 1 en atraso
IHv %		✓		0 - 5 %
THDv %		2.86		0 - 5 %
THDi %		31.64		---
Desbalance Dv %		0.53		0 - 2 %
Desbalance Di %		14.26		0 - 20 %

Resumen Estadístico Mediciones

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min.	p5	p50	mean.	p95	p99	max.
9.17	16.28	89.71	103.97	230.43	295.95	427.94

Potencia Reactiva (kVAr)
min.	p5	p50	mean.	p95	p99	max.
12.31	39.36	96.50	106.19	207.61	296.69	460.11

Potencia Aparente (KVA)
min.	p5	p50	mean.	p95	p99	max.
40.10	54.69	136.07	155.12	335.91	461.58	677.88

Factor de Potencia
min.	p5	p50	mean.	p95	p99	max.
0.17	0.26	0.67	0.64	0.81	0.85	0.93

THDv (%)
min.	p5	p50	mean.	p95	p99	max.
1.02	1.48	1.92	2.03	2.86	3.08	3.41

THDi (%)
min.	p5	p50	mean.	p95	p99	max.
2.45	5.78	12.02	14.89	31.64	41.20	66.43

Desbalance Voltaje (%)
min.	p5	p50	mean.	p95	p99	max.
0.04	0.28	0.38	0.41	0.53	1.46	2.68

Desbalance Corriente (%)
min.	p5	p50	mean.	p95	p99	max.
0.17	1.28	3.28	5.44	14.26	47.15	72.64

Frecuencia (Hz)
min.	p5	p50	mean.	p95	p99	max.
59.90	59.96	60.00	60.00	60.04	60.05	60.10

Vrms Prom (V)
min.	p5	p50	mean.	p95	p99	max.
250.95	266.56	272.09	273.13	282.28	283.80	285.82

Irms Prom (A)
min.	p5	p50	mean.	p95	p99	max.
40.97	64.67	164.85	187.80	355.65	698.85	1,581.06

Sección: Potencias

Potencia Activa

Potencia Reactiva

Potencia Aparente

Factor de Potencia

Estadísticas de Potencia

Estadistica Descriptiva de Potencias

	Potencia Activa	Potencia Reactiva	Potencia Aparente	Factor de Potencia
	Min. : 9.2	Min. : 12	Min. : 40	Min. :0.17
	1st Qu.: 49.8	1st Qu.: 61	1st Qu.: 81	1st Qu.:0.59
	Median : 89.7	Median : 96	Median :136	Median :0.67
	Mean :104.0	Mean :106	Mean :155	Mean :0.64
	3rd Qu.:147.9	3rd Qu.:139	3rd Qu.:207	3rd Qu.:0.74
	Max. :427.9	Max. :460	Max. :678	Max. :0.93

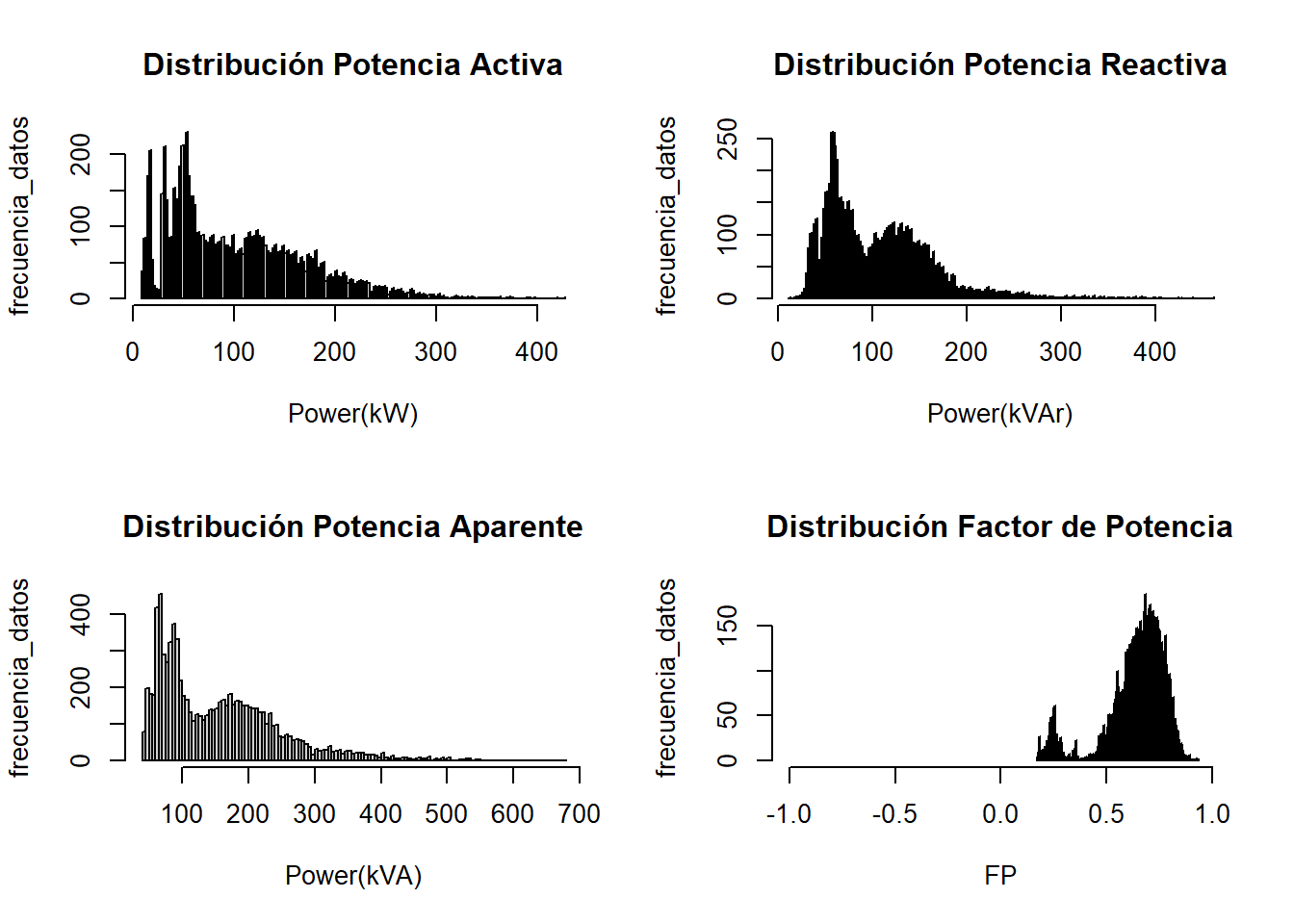

Gráficos Estadísticos Potencias

Sección: Voltajes RMS

Voltajes Promedio

Voltajes Máximos

Voltajes Minimos

Estadísticas de Voltaje (prom.)

Estadistica Descriptiva de Voltajes

	V1	V2	V3
	Min. :254	Min. :255	Min. :251
	1st Qu.:269	1st Qu.:271	1st Qu.:270
	Median :271	Median :273	Median :272
	Mean :272	Mean :274	Mean :273
	3rd Qu.:275	3rd Qu.:277	3rd Qu.:276
	Max. :284	Max. :286	Max. :285

Gráfico Estadístico Voltajes

Sección: Corrientes RMS

Corrientes Promedio

Corrientes Máx

Corrientes Mín

Estadísticas de Corrientes (prom.)

Estadistica Descriptiva de Corrientes

	I1	I2	I3
	Min. : 54	Min. : 46	Min. : 41
	1st Qu.: 102	1st Qu.: 97	1st Qu.: 96
	Median : 167	Median : 166	Median : 162
	Mean : 192	Mean : 188	Mean : 184
	3rd Qu.: 249	3rd Qu.: 251	3rd Qu.: 242
	Max. :1102	Max. :1581	Max. :1579

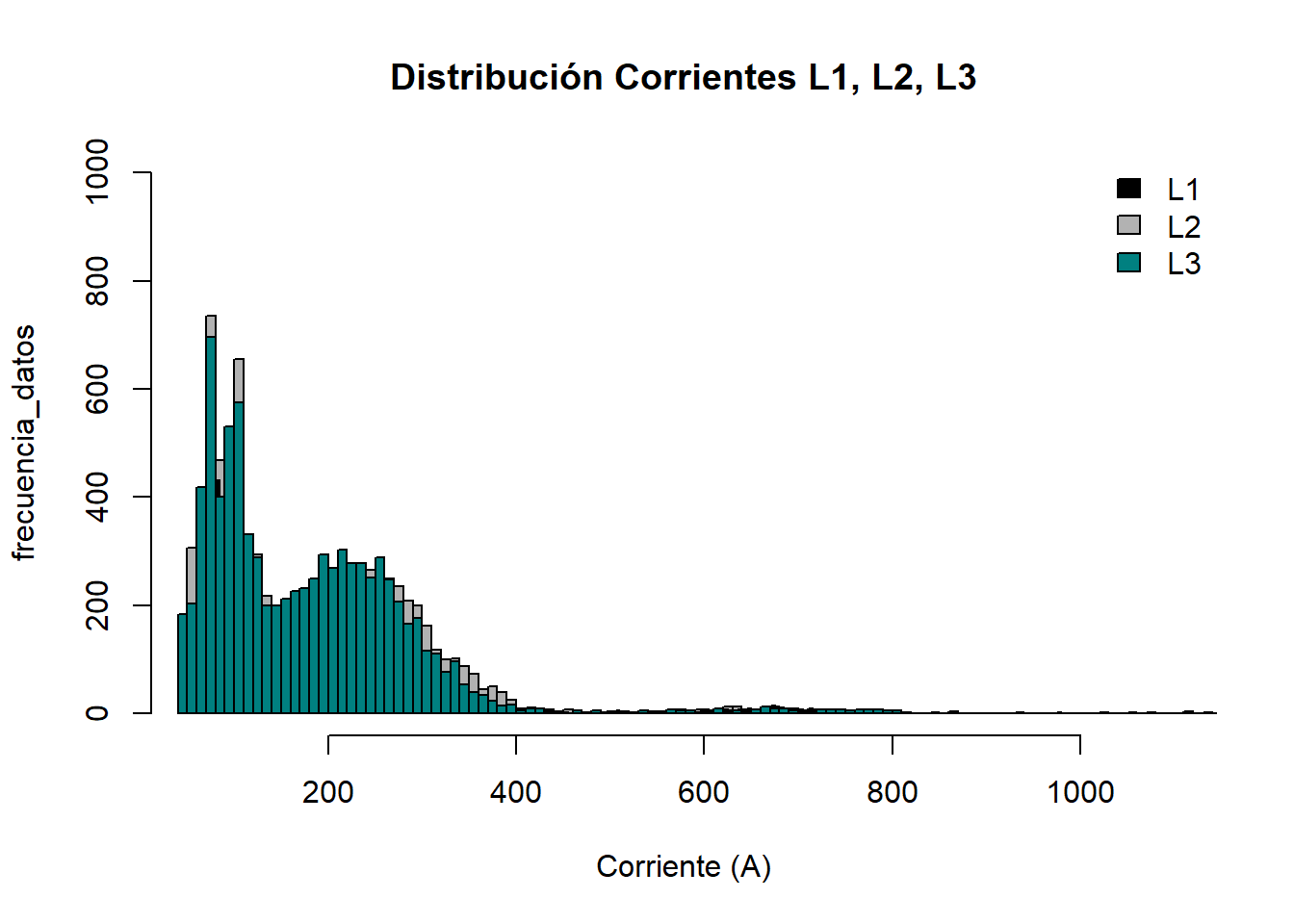

Gráfico Estadístico Corrientes

Sección: Desbalances

Desbalance de Voltaje

Desbalance de Corriente

Estadísticas Desbalances (prom.)

Estadistica Descriptiva Desbalance de Voltaje y Corriente

	Desbalance Corriente (%)	Desblance Voltaje (%)
	Min. : 0.17	Min. :0.04
	1st Qu.: 2.29	1st Qu.:0.35
	Median : 3.28	Median :0.38
	Mean : 5.44	Mean :0.41
	3rd Qu.: 5.01	3rd Qu.:0.41
	Max. :72.64	Max. :2.68

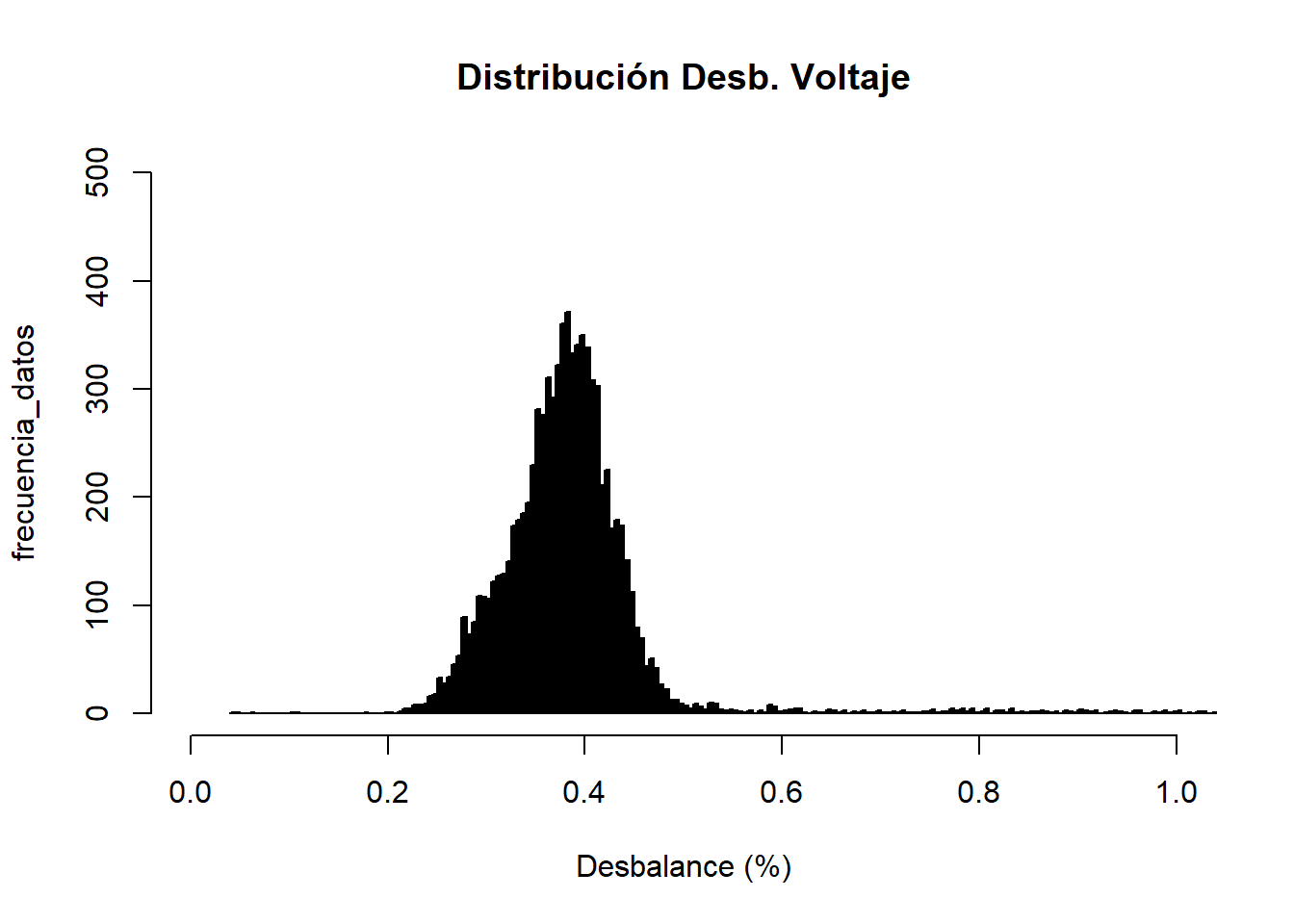

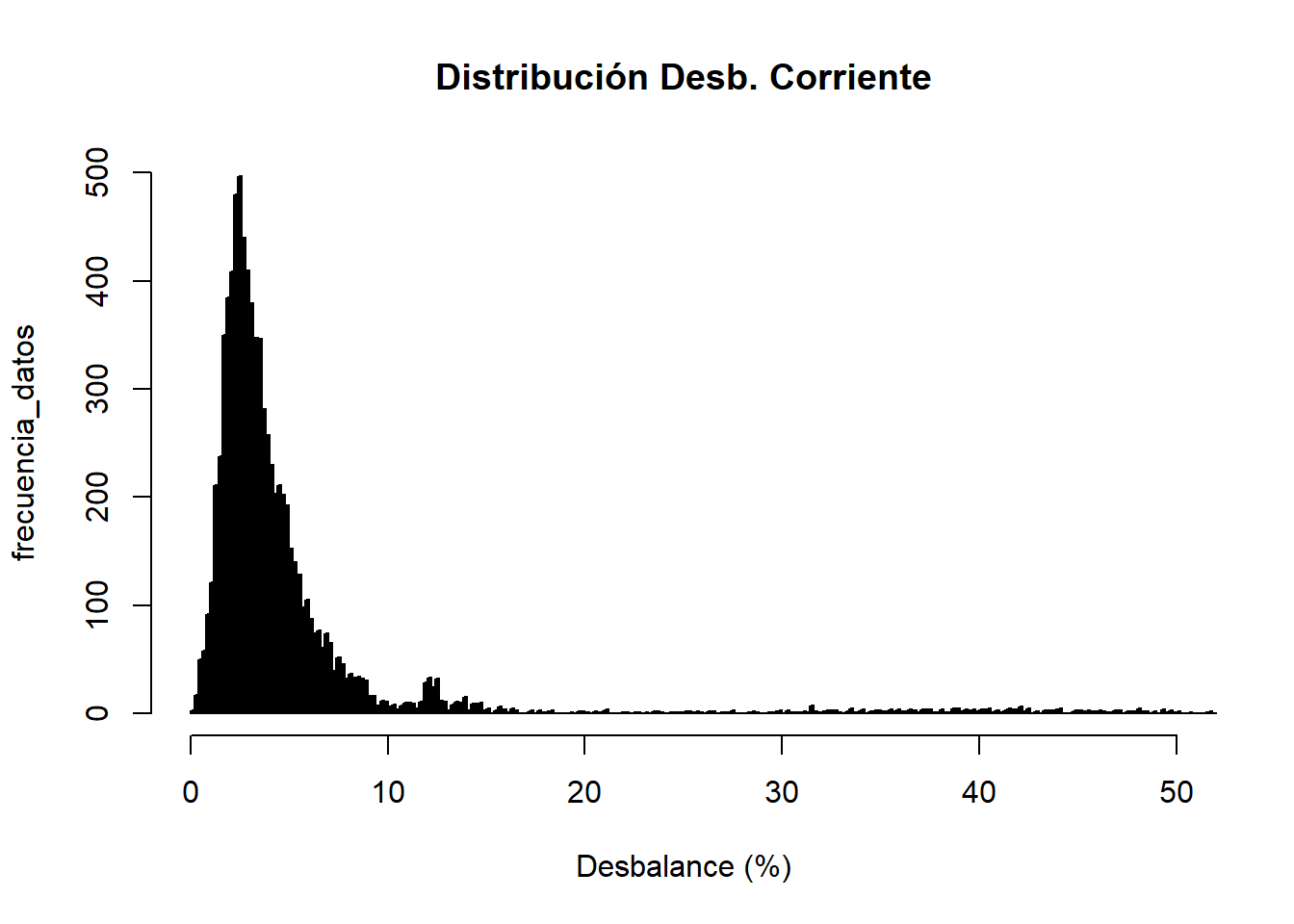

Gráfico Estadístico Desbalances

Sección: Frecuencia

Estadísticas de Frecuencia (prom.)

Estadistica Descriptiva de Frecuencia

	Frecuencia
	Min. :59.90
	1st Qu.:59.98
	Median :60.00
	Mean :60.00
	3rd Qu.:60.02
	Max. :60.10

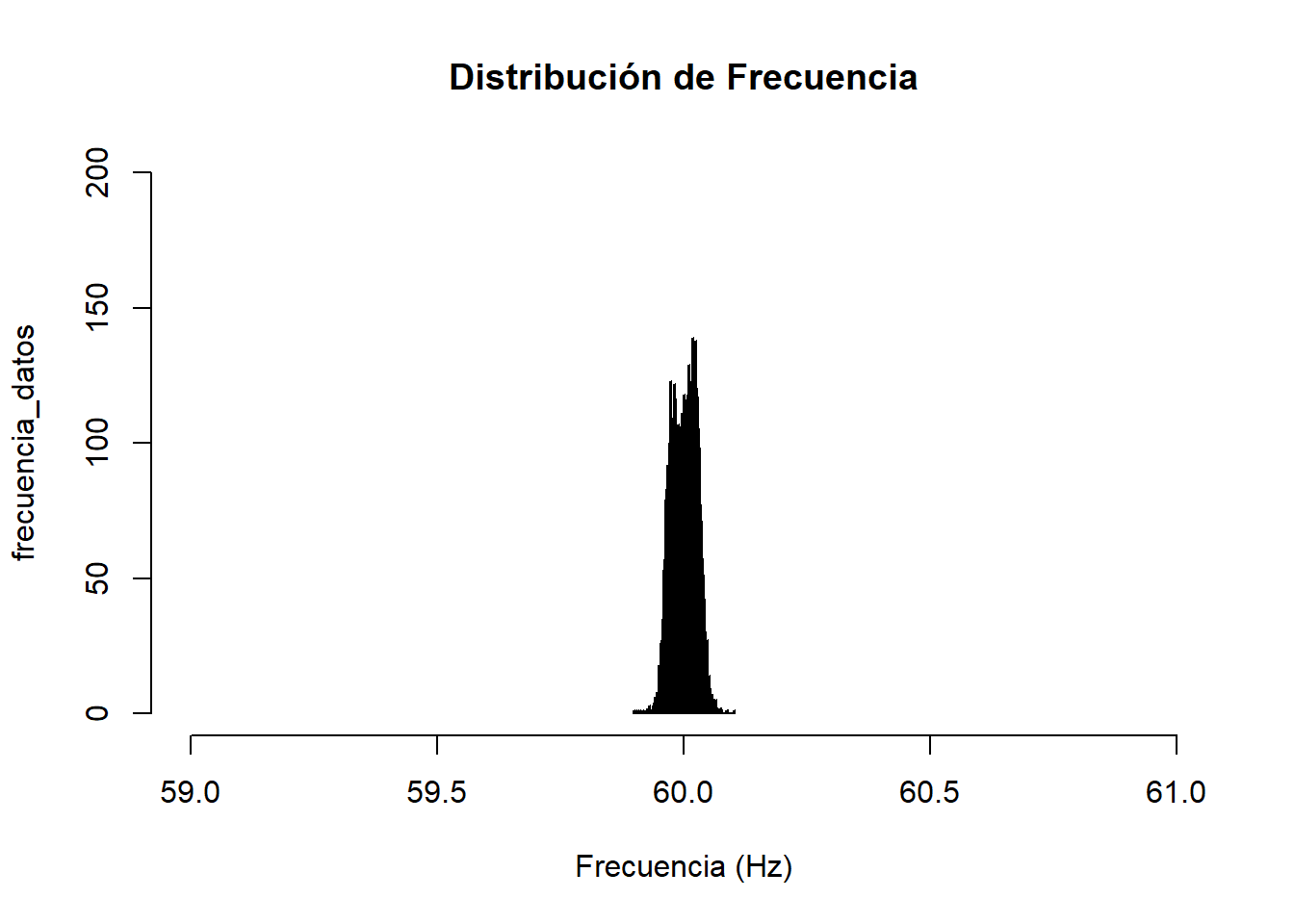

Gráfico Estadístico Frecuencia

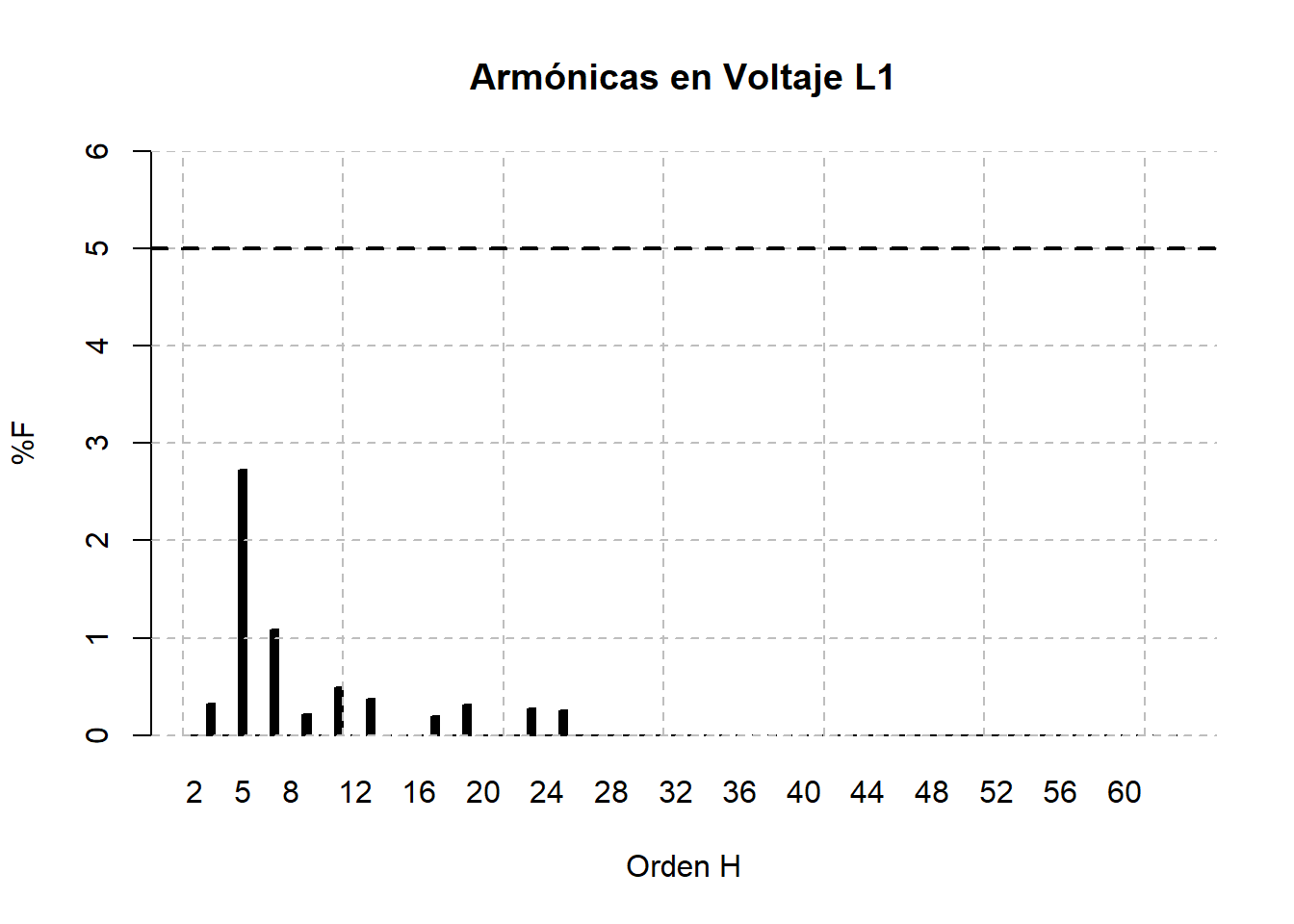

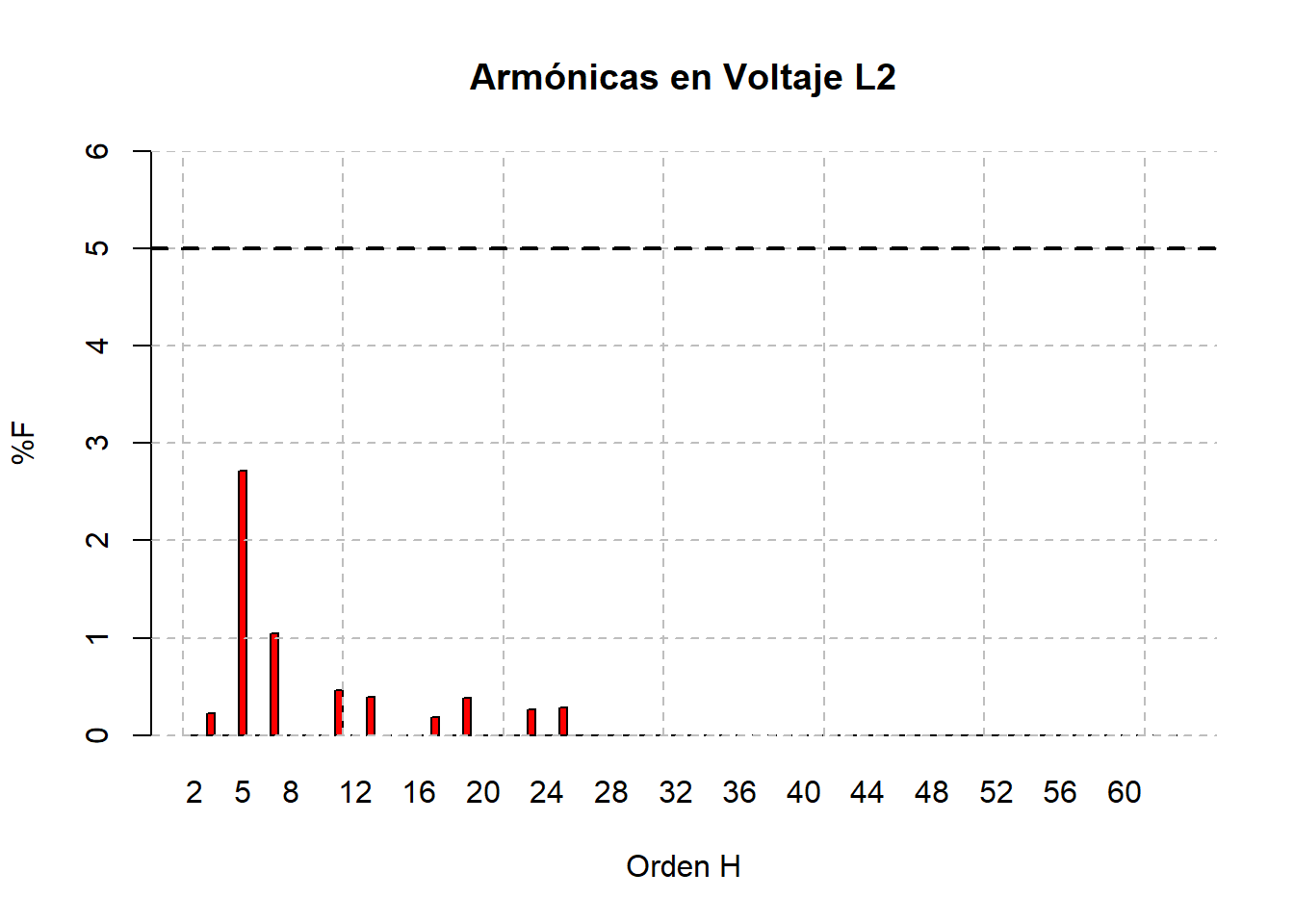

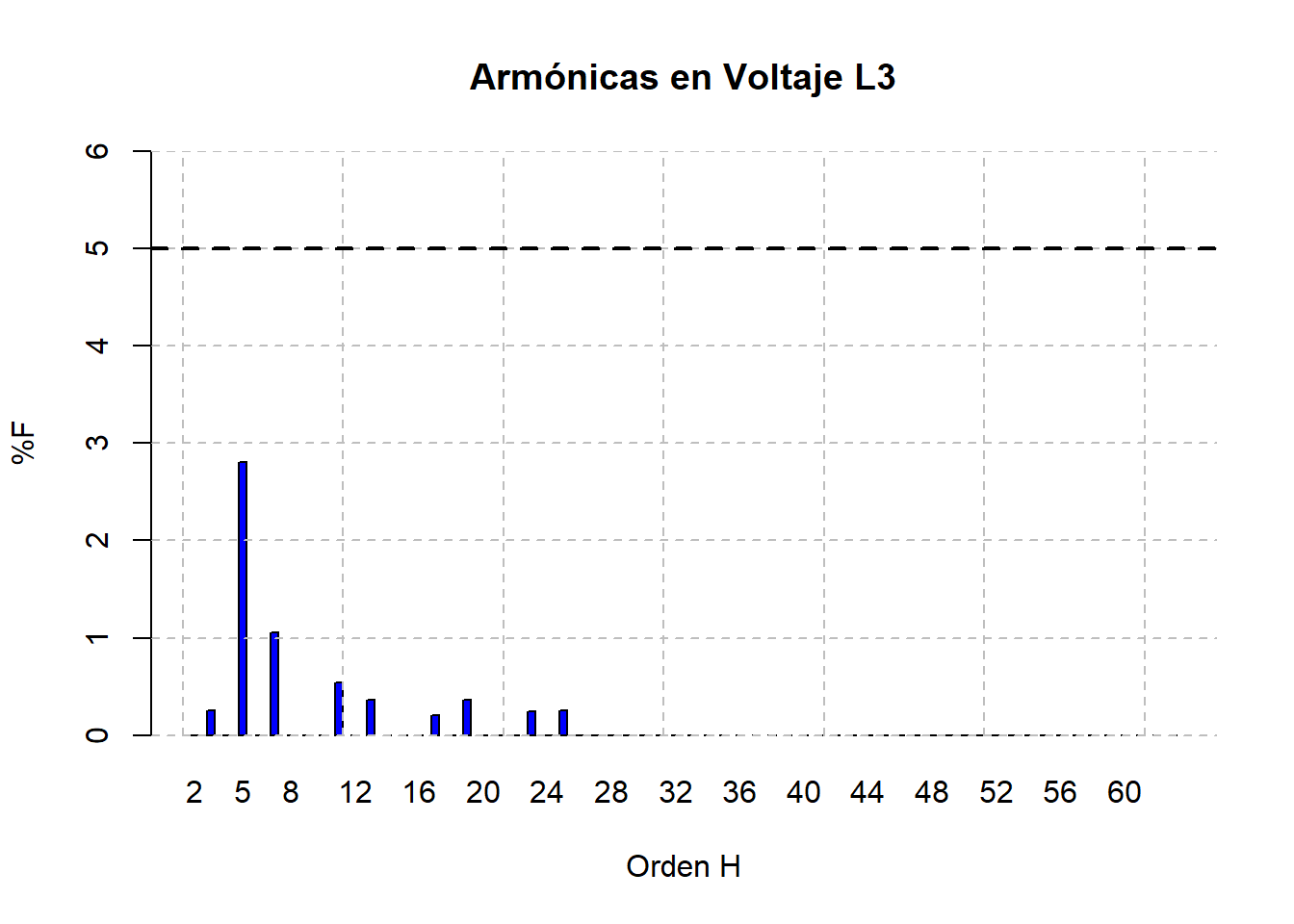

Sección: Armónicas en Voltaje

THDv

Armónicas Individuales V

Estadísticas de THDv (prom.)

Estadistica Descriptiva de THDV

	THDv L1	THDv L2	THDv L3
	Min. :1.1	Min. :1.0	Min. :1.0
	1st Qu.:1.8	1st Qu.:1.7	1st Qu.:1.7
	Median :2.0	Median :1.9	Median :1.9
	Mean :2.1	Mean :2.0	Mean :2.0
	3rd Qu.:2.3	3rd Qu.:2.3	3rd Qu.:2.3
	Max. :3.4	Max. :3.3	Max. :3.4

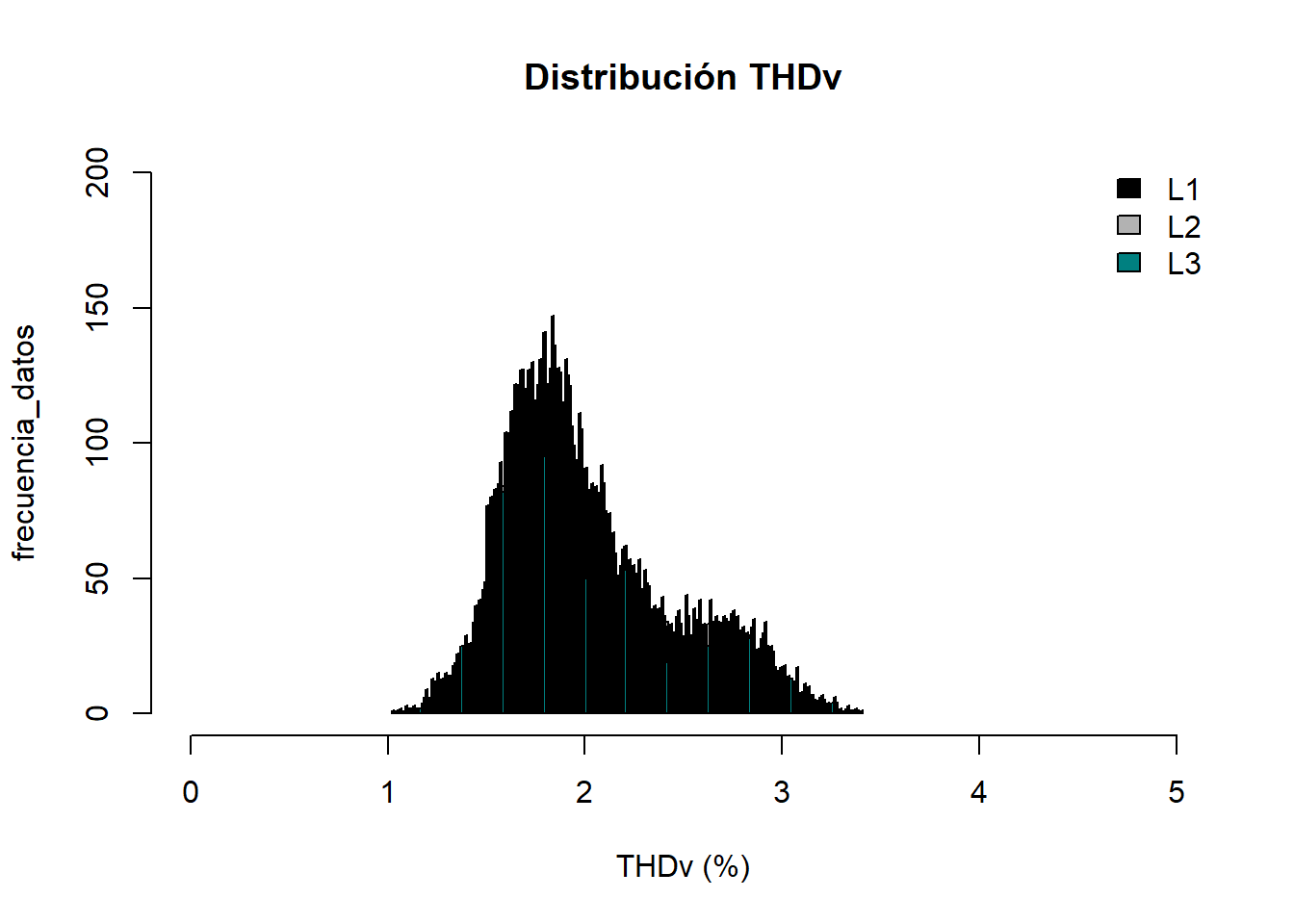

Gráfico Estadístico THDv

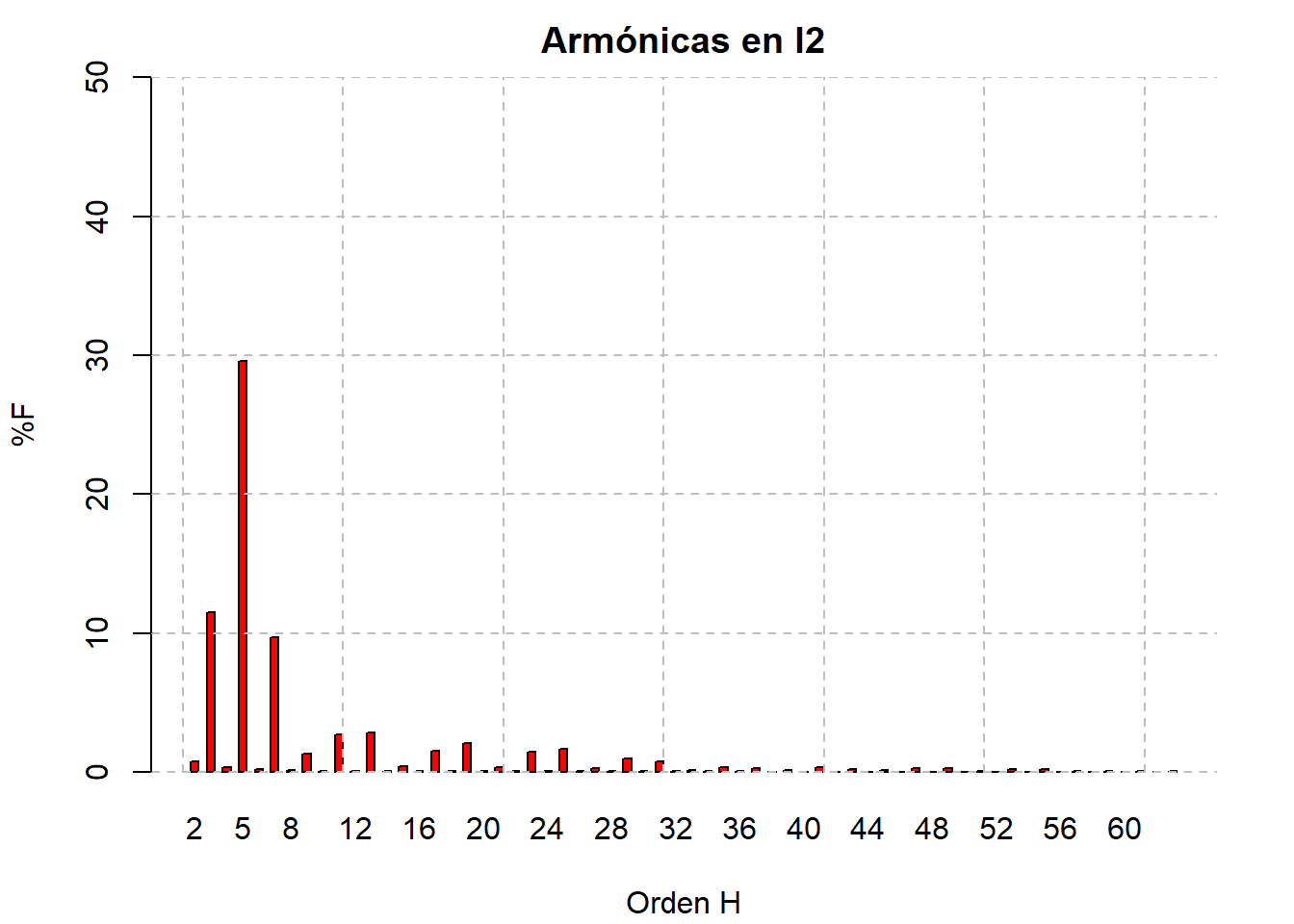

Sección: Armónicas en Corriente

THDi

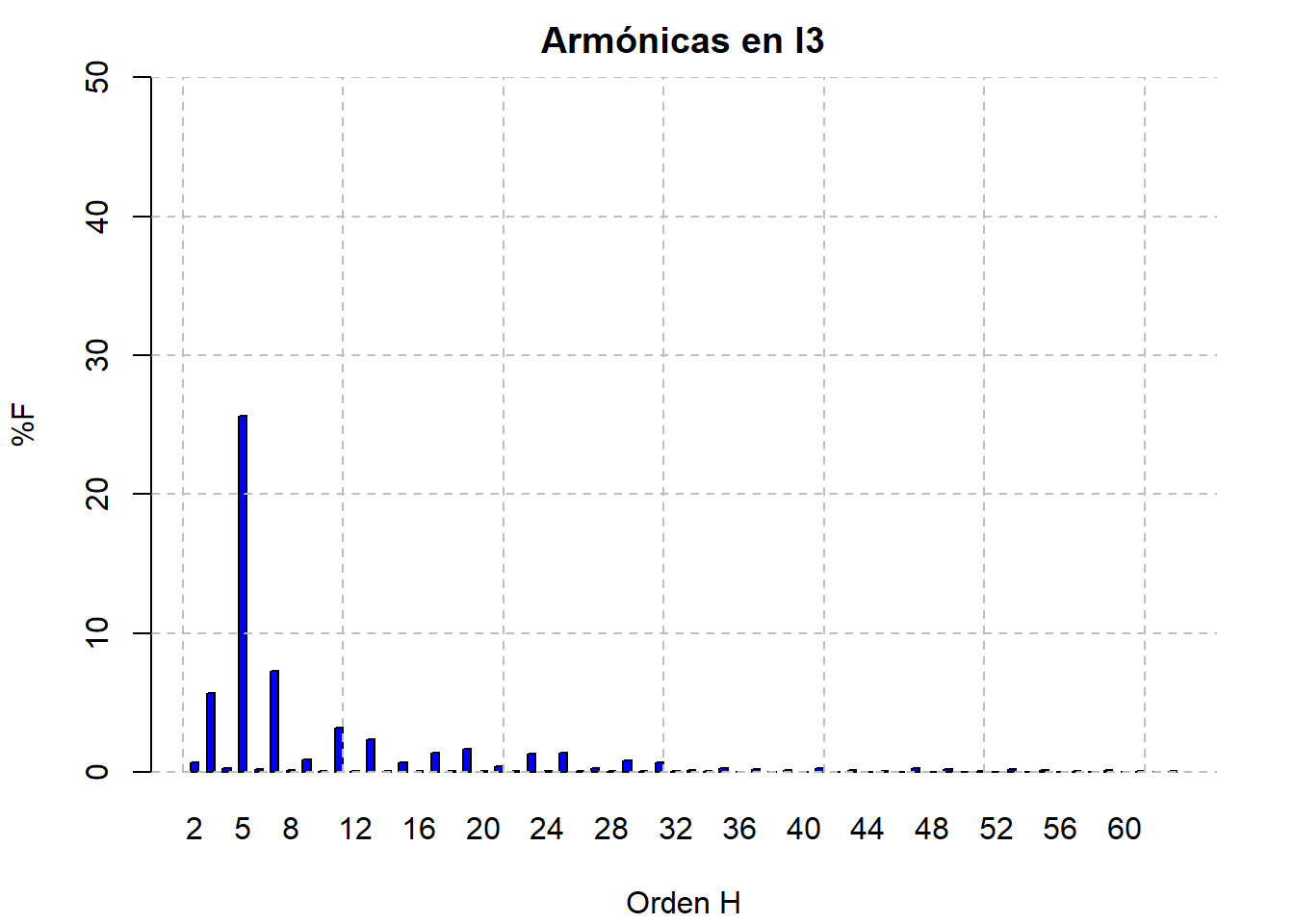

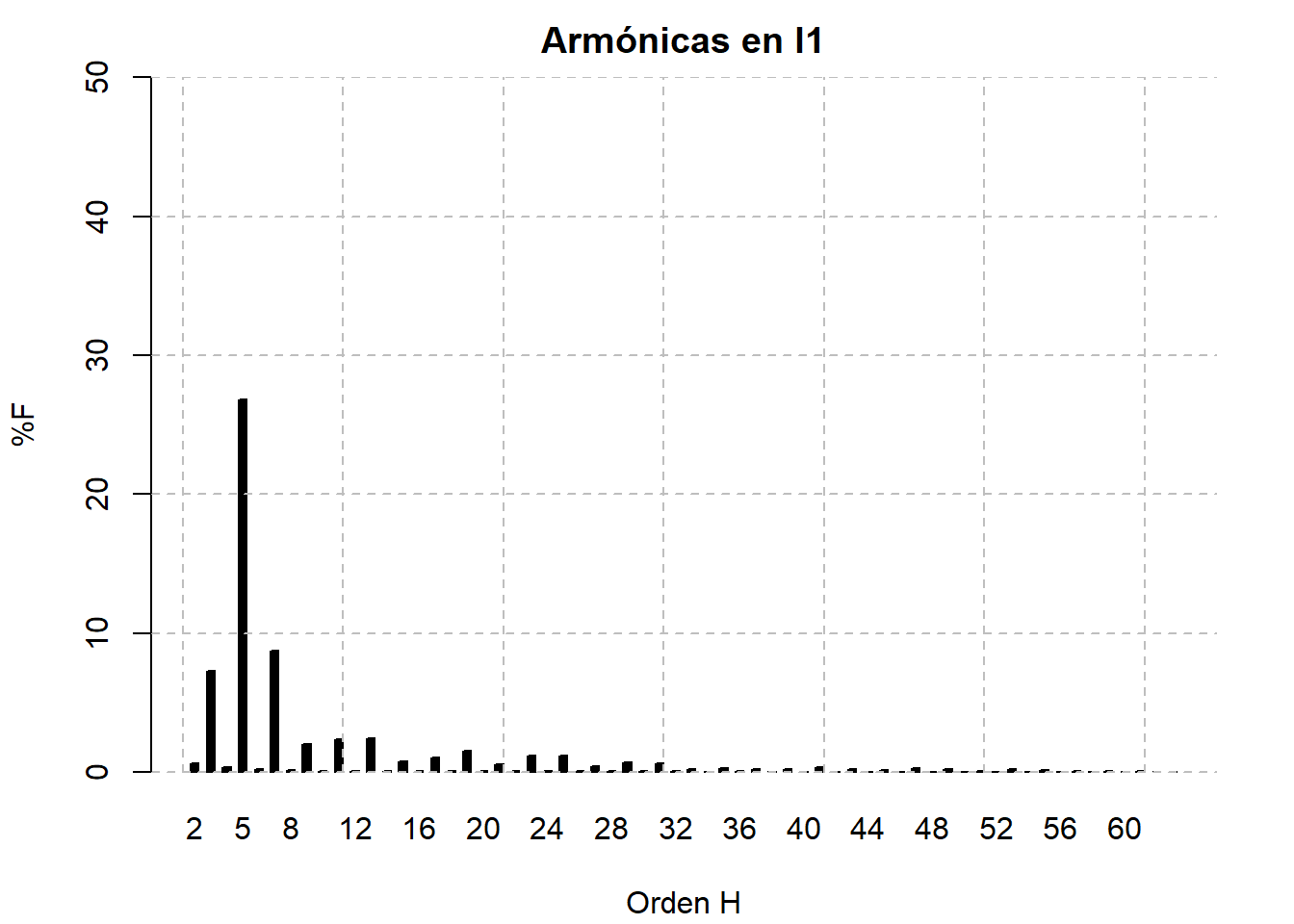

Armónicas Indidividuales I

Estadísticas de THDi (prom.)

Estadistica Descriptiva de THDi

	THDi L1	THDi L2	THDi L3
	Min. : 2.6	Min. : 2.6	Min. : 2.4
	1st Qu.: 8.5	1st Qu.: 8.5	1st Qu.: 7.6
	Median :12.2	Median :12.6	Median :11.4
	Mean :14.8	Mean :16.1	Mean :13.7
	3rd Qu.:19.6	3rd Qu.:21.6	3rd Qu.:18.0
	Max. :60.5	Max. :66.4	Max. :61.8

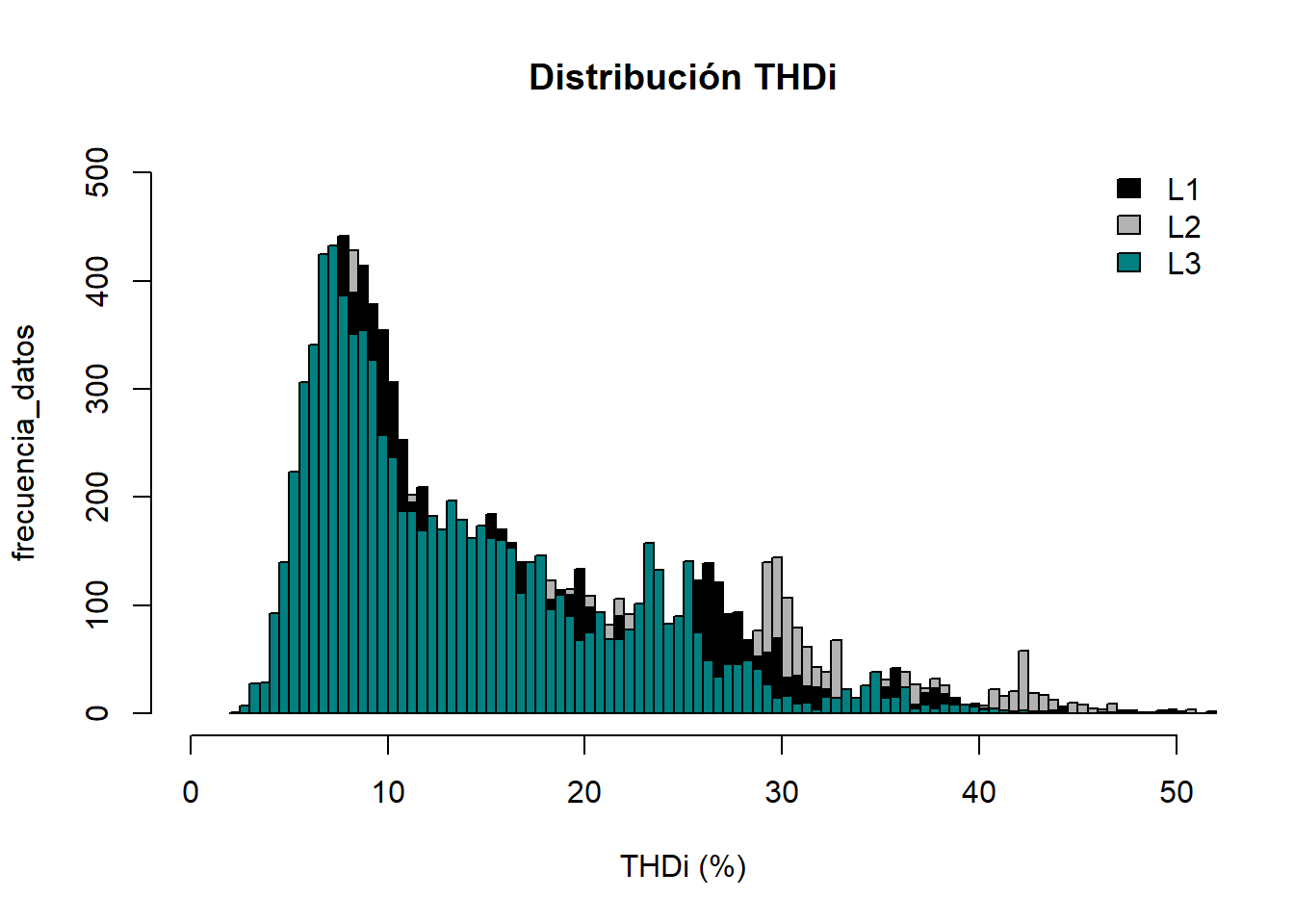

Gráfico Estadístico THDi

Sección: Factor Cresta

Estadísticas de Factor Cresta

Estadistica Descriptiva de Factor Cresta

	CF V1	CF V2	CF V3
	Min. :1.38	Min. :1.38	Min. :1.38
	1st Qu.:1.39	1st Qu.:1.39	1st Qu.:1.39
	Median :1.41	Median :1.40	Median :1.41
	Mean :1.41	Mean :1.40	Mean :1.41
	3rd Qu.:1.42	3rd Qu.:1.41	3rd Qu.:1.41
	Max. :1.52	Max. :1.52	Max. :1.52

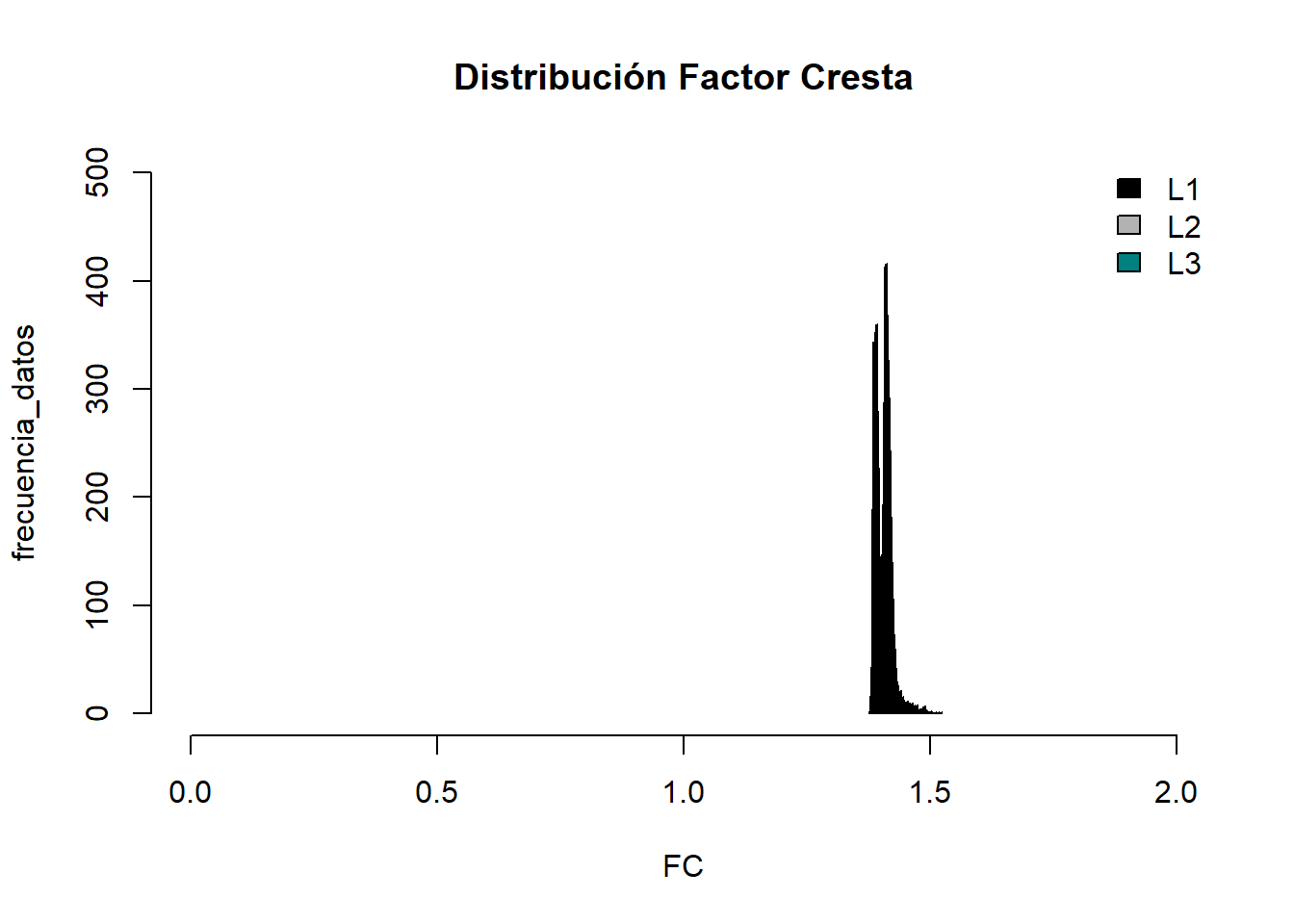

Gráfico Estadístico Factor Cresta
