| Totales | |
|---|---|
| kWh | 74,241.95 |
| kVArh | 75,821.05 |
| FP | 0.70 |
| Factor de Carga | 0.39 |
| Máx. | Mín. | Prom. | |
|---|---|---|---|
| kW | 269.49 | 9.85 | 103.98 |
| kVAr | 226.53 | 29.73 | 106.19 |
| kVA | 362.36 | 43.24 | 155.12 |
Reporte elaborado por: IPA https://intlpa.com/
Información General del Centro de Carga
| Empresa: | TROQUELADORA BATESVILLE |
| Dirección: | Parque Industrial Querétaro, Av. La Noria 106, 76215 Parque Industrial Querétaro, Qro. |
| Responsable Equipo: | JOSE ZARATE LOPEZ |
| Correo: | Jose.zarate@gposac.com.mx |
| Nombre del punto de medición: | Transformador TR3 1000KVA |
| Descripción general de la carga: | Tablero DPA Electroducto 3 (1200 A), Banco de capacitores |
| Marca: | Acuvim-EL-D-mV, V4P1 |
| Clase: | S |
| Muestreo: | 5min |
| Nivel de tensión del suministro: | 34.5 KV |
| Nivel de tensión del punto de medición: | 480/277 V |
| Medición: | Mensual |
| Fecha de medición inicial: | 12/02/2025 |
| Fecha de medición final: | 13/03/2025 |
Diagrama Unifilar de Medición
:::
Observaciones y Recomendaciones
Nota
- Las potencias máximas registradas durante el periodo de medición fueron 269.49 kW, 226.52 kVAr y 362.36 kVA. Se tuvo un factor de potencia medido a partir de las energías de 0.70 y un factor de carga de 0.39. Lo anterior indica que el transformador de 1000 kVA operó al 36% de su capacidad, con un factor de potencia muy bajo, así como un factor de carga bajo.
Tip
- Ninguno.
Importante
- A pesar de que se tiene un banco de capacitores de 250 kVAr, se debe de verificar que esté operando correctamente, y de ser así, entonces se requiere mayor capacidad de reactivos para mejorar el factor de potencia.
Precaución
- El bajo factor de potencia en este transformador puede ocasionar que el factor de potencia en el punto de conexión se degrade considerablemente y se pueda incurrir en una penalización por bajo factor de potencia.
Advertencia
- Ninguna.
Resumen Mediciones
Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.
Sección: Energía y Demanda Eléctrica

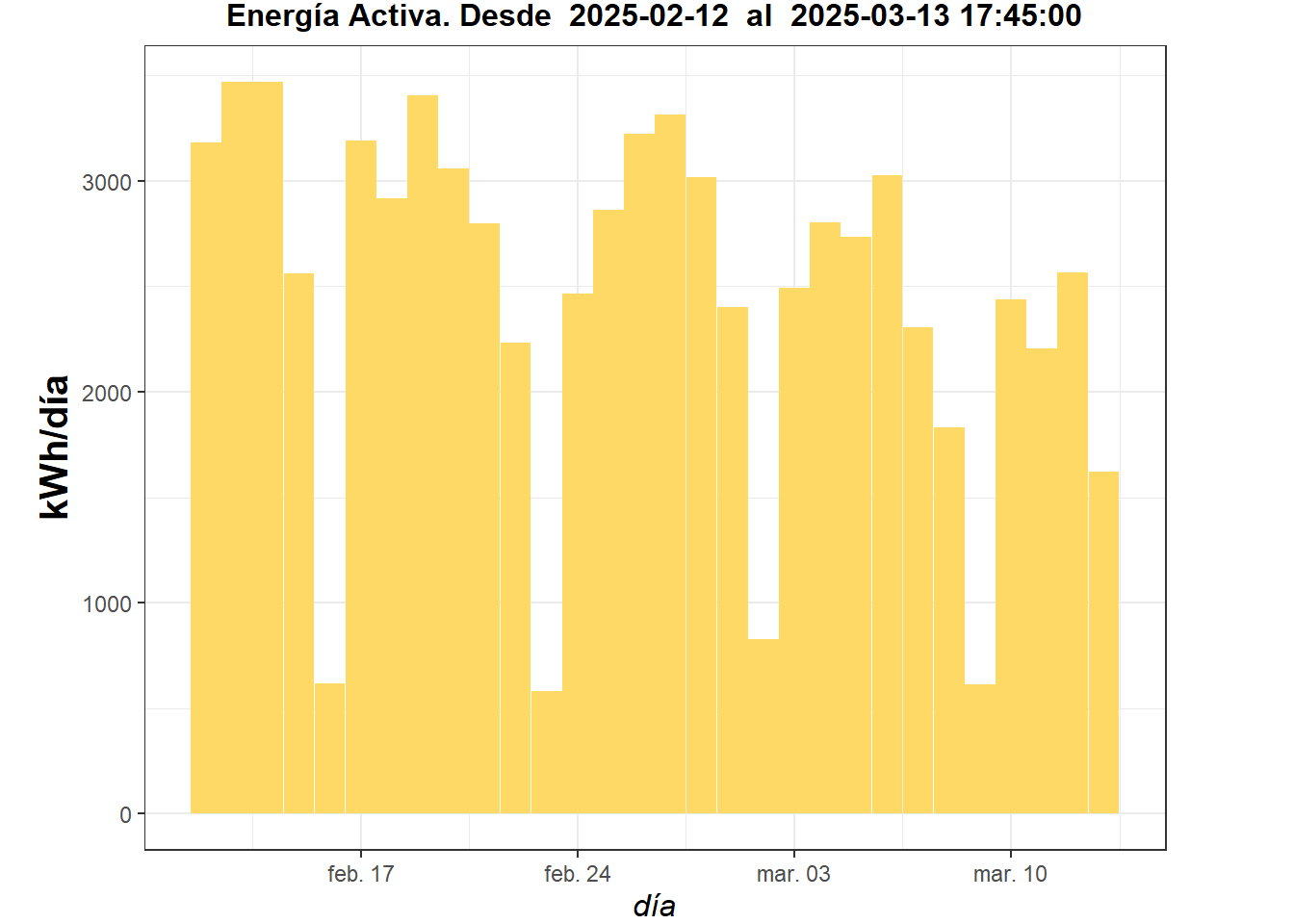

Energía Activa

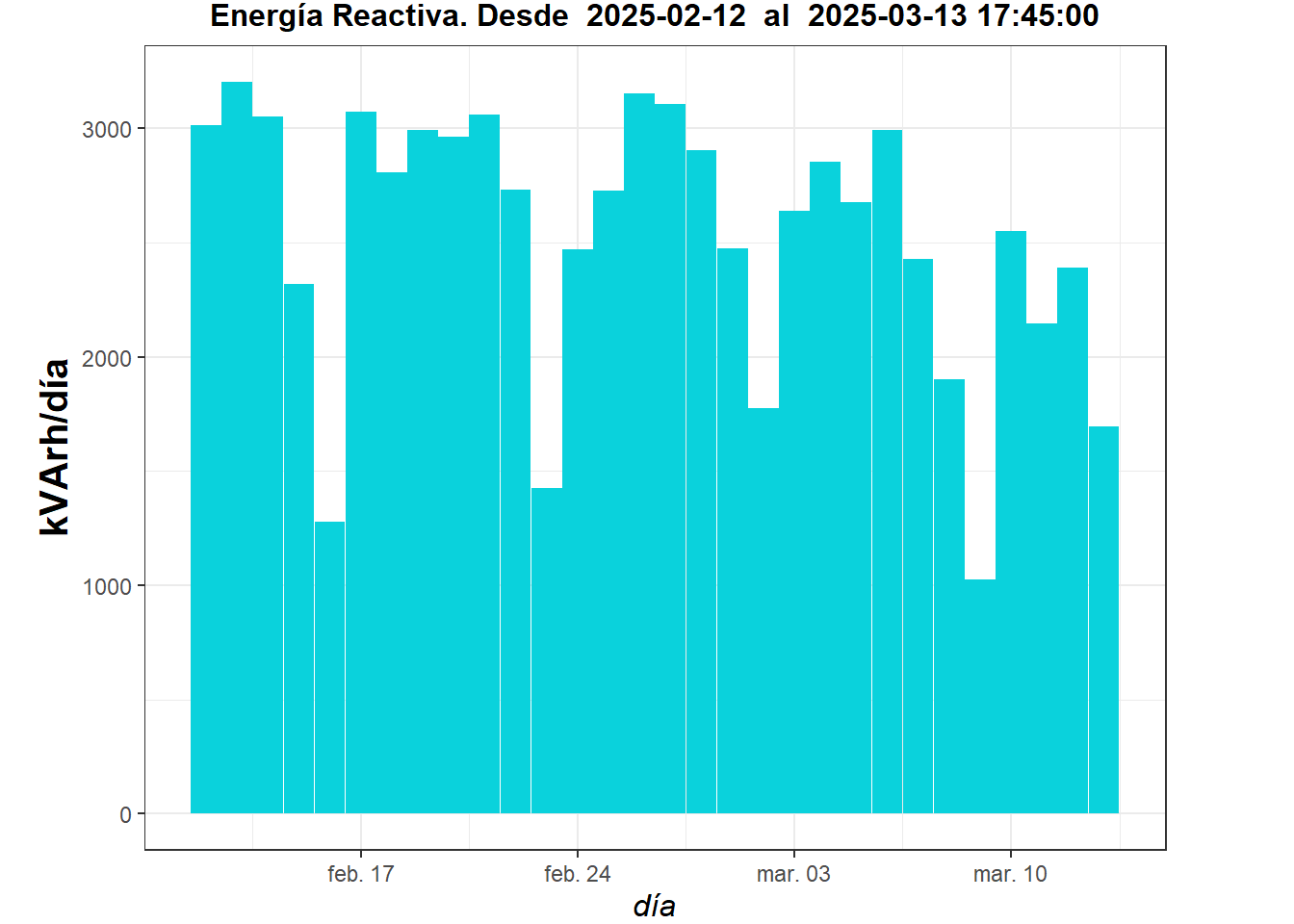

Energía Reactiva

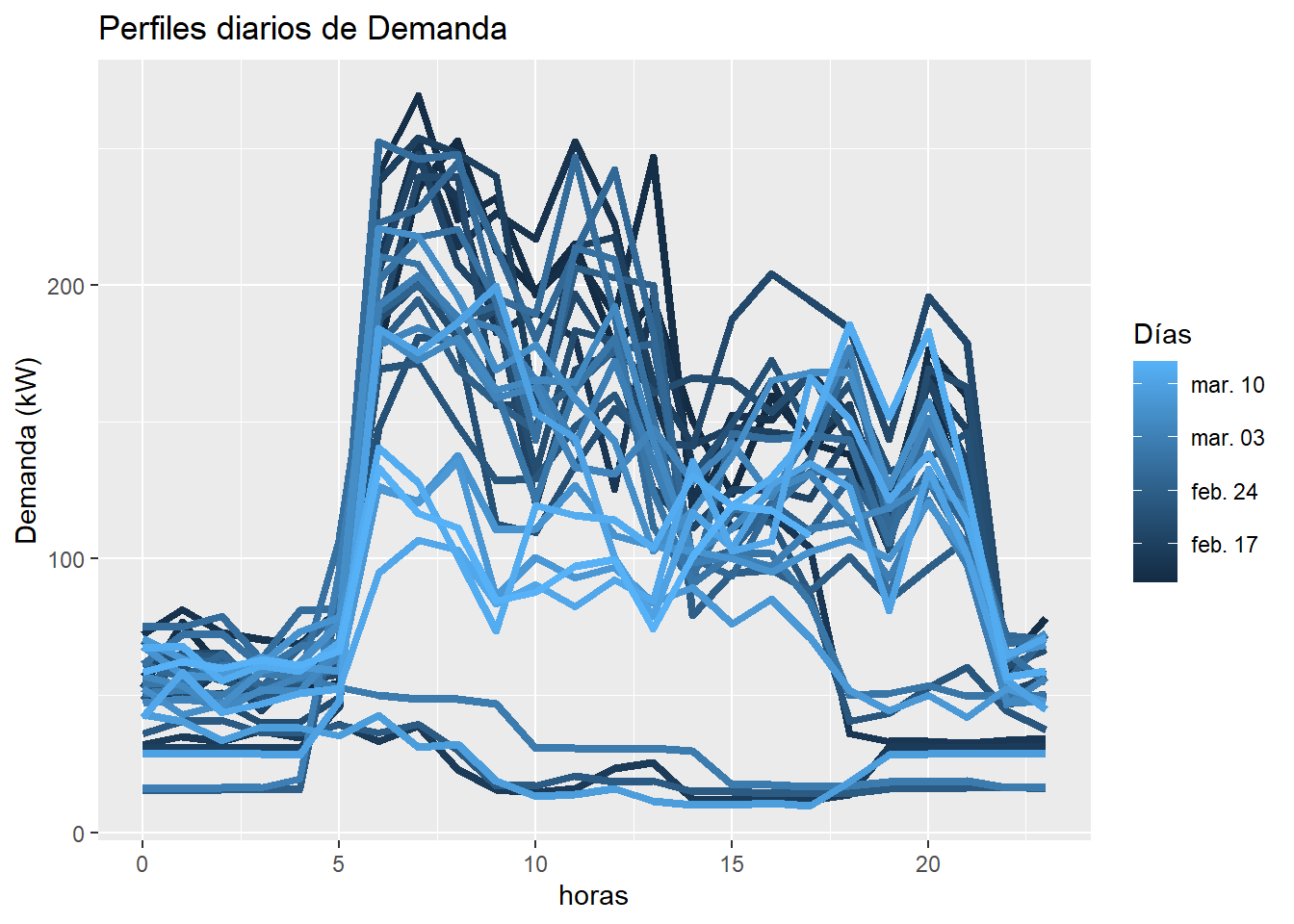

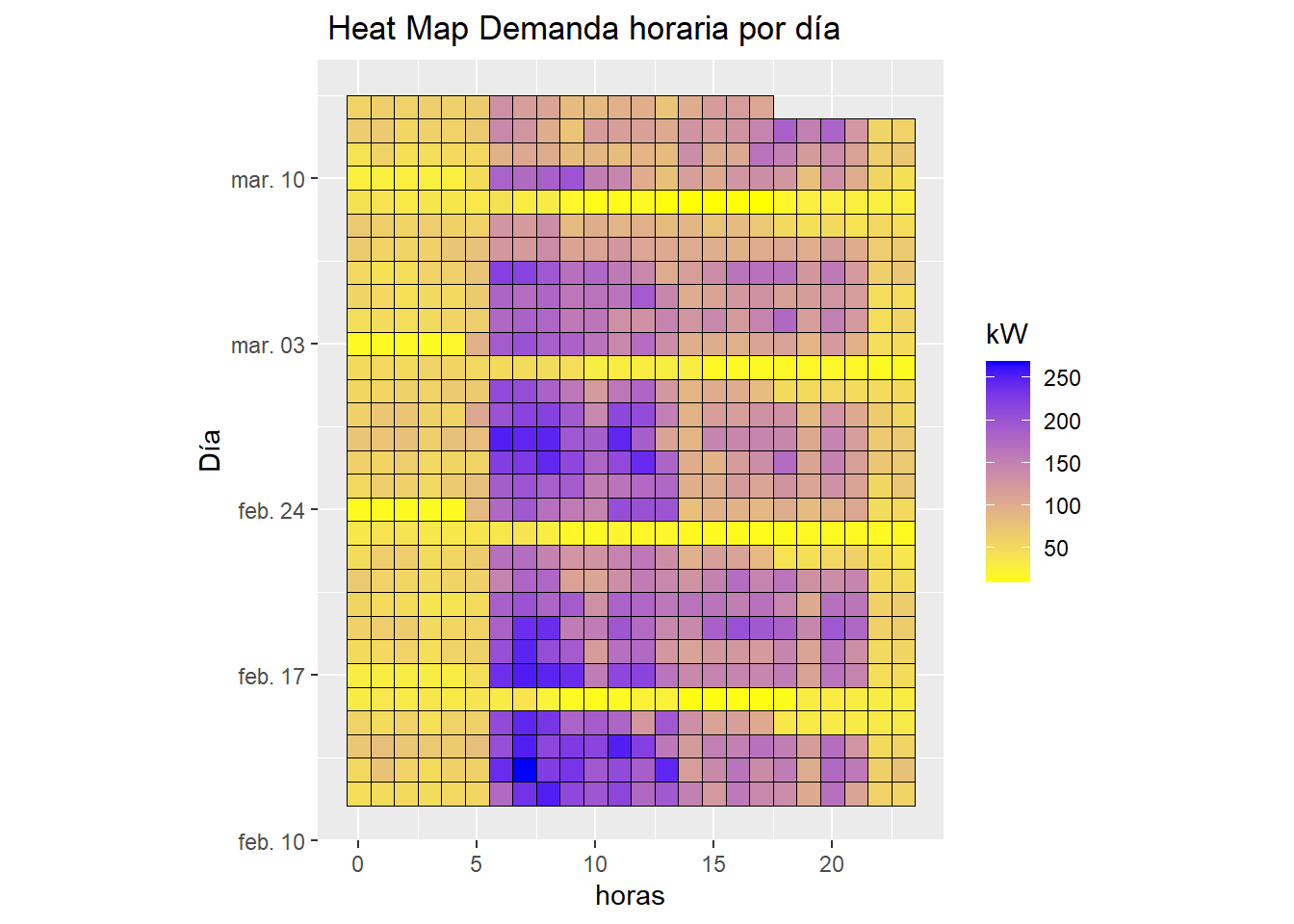

Demanda diaria
